TRKRD72雷达物位计生产厂家,TRKRD72雷达料位计厂家,智能雷达物位计

一、80GHz高频雷达物位计技术参数

应    用: 液体 适合测量大部分液体产品

测量范围: 0~30米

盲    区: 5cm

过程连接: G1½螺纹/法兰

过程温度: -40~130℃

过程压力: -0.1~0.3MPa

天线尺寸: 78mm透镜天线

精    度: ±2mm

防护等级: IP67

频    率: 80GHz

波束角  : 3°

电    源: 四线/六线制(DC24V/AC220V )

防爆等级: Exd  IIC T6 Gb

外    壳:铝 单腔 /铝 双腔/塑料/不锈钢 单腔

信号输出:4-20mA/ RS485 Mod bus/继电器SPDT

显示/编程:编程器带蓝牙/5G远程网络调试

二、TRKRD72高频雷达物位计工作原理

80GHz高频雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比,从而计算出天线到被测介质表面的距离。


三、TRKRD72高频雷达物位计特点


TRKRD72高频雷达料位计,是指工作在76-81GHz的高频连续波雷达产品,支持四线制和两线制应用。多个型号,产品最大量程可以达到120m,盲区可以做到8cm。

由于它工作频率更高,波长更短,所以尤其适合固体应用,通过透镜发射接收电磁波的工作方式,在高粉尘,恶劣温度环境下(+200℃)具有独特的优势。

仪表提供法兰或者螺纹的固定方式,使得安装便捷简易。


四、TRKRD72高频雷达物位计主要优势

1、基于自研的CMOS毫米波射频芯片,实现更紧凑的射频架构,更高的信噪比,更小的盲区。

2、5GHz工作带宽,使产品拥有更高的测量分辨率与测量精度。

3、最窄3°天线波束角,安装环境中的干扰对仪表的影响更小,安装更为便捷。

4、波长更短,在固体表面具有更好的反射特性,因而不需要特别的使用万向法兰来进行瞄准。

5、支持远程调试与远程升级,减少等待时间,提高工作效率。

6、支持手机蓝牙调试,方便现场人员维护工作


五、TRKRD72高频雷达物位计通信与调试

高频雷达料位计在现场可以通过LCD进行仪表调试,也可以用选配的上位机软件在PC端进行调试。TRKRD71与PC之间通过以下方式进行通讯:

1、USB转RS485串口线(四线制);

2、USB转TTL串口线(两线制);

3、USB转Hart-modem(两线制)进行通信。也可用手机通过蓝牙调试,使现场调试更安全、方便。还可以在异地,通过远程模块的4G网络进行远程调试。


六、TRKRD72高频雷达物位计技术规格

高频雷达料位计其他:

外    壳铸铝/不锈钢
信号输出

4-20mA/ RS485 Modbus

显示/编程编程器带蓝牙/5G远程网络调试过程温度-40~130℃

高频雷达料位计技术规格

测量范围

 0.08 m ~30m(液体)产品尺寸Ø100*270mm

测量精度

±1mm电缆入口M20*1.5

波束角

3°/8°推荐线缆AWG18或0.75mm²

使用介电常数范围

>=2防护等级IP68

供电范围

15~28.0VDC防爆等级ExdiaIICT6

故障输出

3.8mA、4mA,20mA,21mA,保持安装方式螺纹或法兰

现场操作/编程

128×64 点阵显示屏/4按键

可配置上位机设置软件
净重/毛重量2.480Kg/2.995Kg

工业温度/湿度

T0:-40~85℃/≤95%RH;T1:-40~200℃;T2:-40~500℃;T3:-40~1000℃包装箱尺寸370*270*180mm

天线类型

透镜天线,可配透镜天线护罩/防腐型天线/天线散热膏/石英隔离法兰盘过程压力-0.1~2MPa

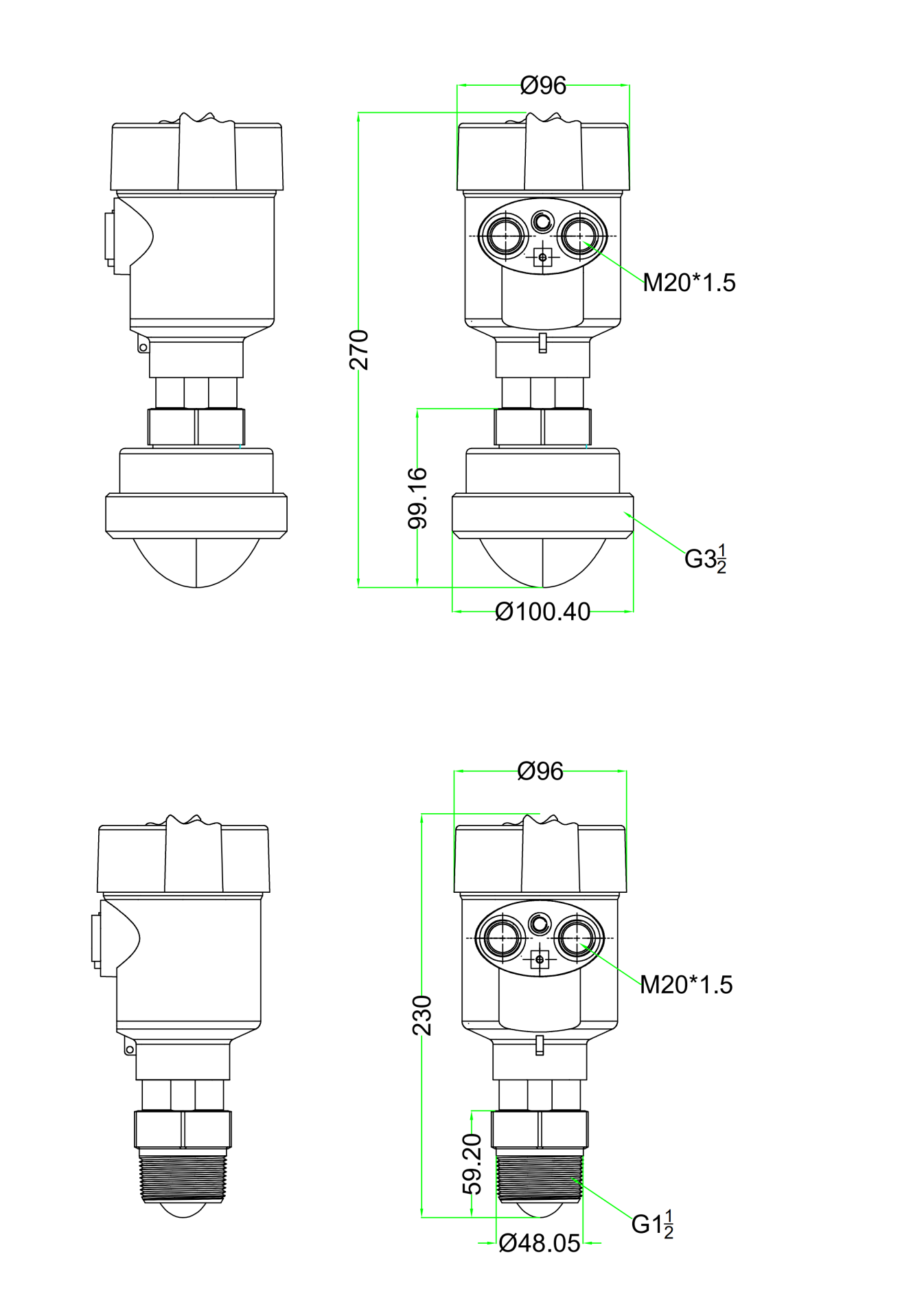

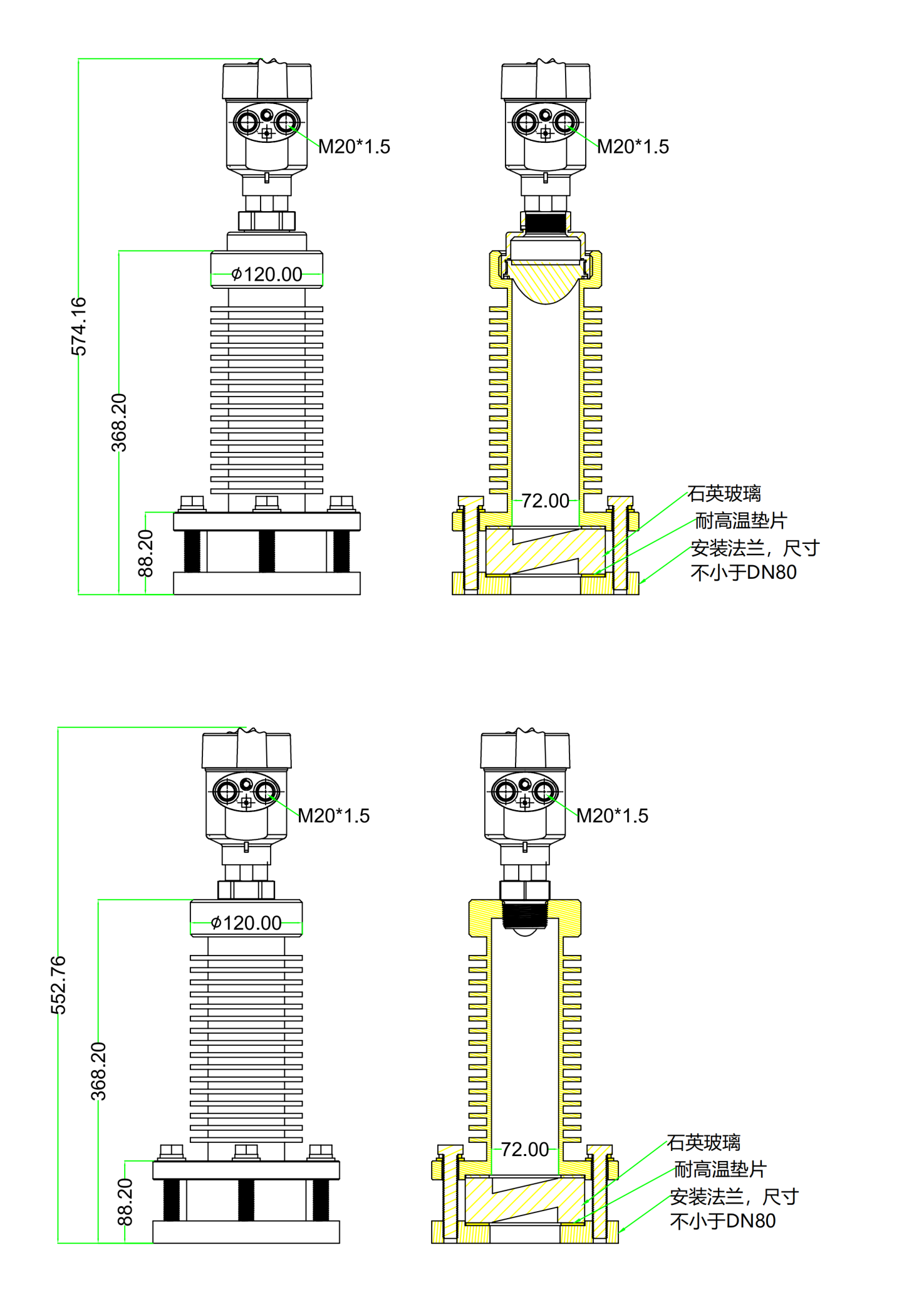

七、TRKRD71高频雷达物位计尺寸结构

TRKRD72雷达物位计生产厂家,TRKRD72雷达料位计厂家,智能雷达物位计

TRKRD72雷达物位计生产厂家,TRKRD72雷达料位计厂家,智能雷达物位计
