TRKRD53导波雷达物位计

TRKRD53导波雷达物位计技术参数

应      用：腐蚀性液体

测量范围：  30 米

过程连接： 螺纹、法兰

过程温度： -40 ～ 120℃

过程压力：   -0.1 ～ 2MPa

精      度 ：   ±3mm

频率范围：  100MH Z ～ 1.8GHZ

防爆 / 防护等级：ExdⅡCT4 Gb/IP67

信号输出：4~20mA/HART( 两线/四线 )/RS485/Modbus

TRKRD53导波雷达物位计测量原理

TRKRD53导波雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器接收并将距离信号转化为物位信号。

TRKRD53导波雷达物位计技术原理

◇输入

反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离 D 与脉冲的时间行程 T 成正比：  D=C×T/2   其中 C 为光速

因空罐的距离 E 已知，则物位 L 为： L=E-D

◇输出

通过输入空罐高度 E（= 零点），满罐高度 F（= 满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于 4-20mA 输出。

测量范围

F---- 测量范围

E---- 空罐距离RD53

B---- 顶部盲区

K---- 探头到罐壁的最小距离

顶部盲区是指物料最高面与测量参考点之间的最小距离。 底部盲区是指缆绳最底部附近无法精确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离。

注意：

只有物料处于顶部盲区和底部盲区之间时， 才能保证罐内物位的可靠测量。

TRKRD53导波雷达物位计电气连接

●  供电电压

(4～20)mA／HHART(两线制) 供电电源和输出电流信号共用一根两芯电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。

(4～20)mA／HART(四线制) 供电电源和电流信号分开，各自分别使用一根两芯电缆线。具体供电电压范围参见技术数据。

RS485／Modbus 供电电源和Modbus信号线分开各自分别使用一根两芯屏蔽电缆线具体供电电压范围参见技术数据。

●  连接电缆的安装

电缆外径：5~9mm(M20×1.5)

               3.5mm~8.7mm(½NPT)

接线一般采用两芯或四芯的电缆，由于电驱动装置、电源线或发射装置经常产生电磁干扰，因此传感器导线需要使用屏蔽的电缆。

(4～20)mA／HART(两线制) 供电电缆可使用普通两芯电缆。

(4～20)mA／HART(四线制) 供电电缆应使用带有用地线的电缆线。

RS485／Modbus 供电电缆应使用屏蔽电缆线。

电缆的屏蔽和接线 理想情况下，屏蔽线两端接地。但是需要注意的是：会有接地补偿电流通过传感器电缆屏蔽。两端接地的时候可以在接地一端(比如：开关柜内)连接一个带接地电位的电容。 (比如：1UＦ；1500V)。采用尽量低电阻的接地。（注：如果仪表用于防爆区域，由于电位输出，绝对不能采用两端接地）。

TRKRD53导波雷达物位计接线方式

外壳

技术参数

测量距离

下表列出不同类别被测介质与测量距离的关系

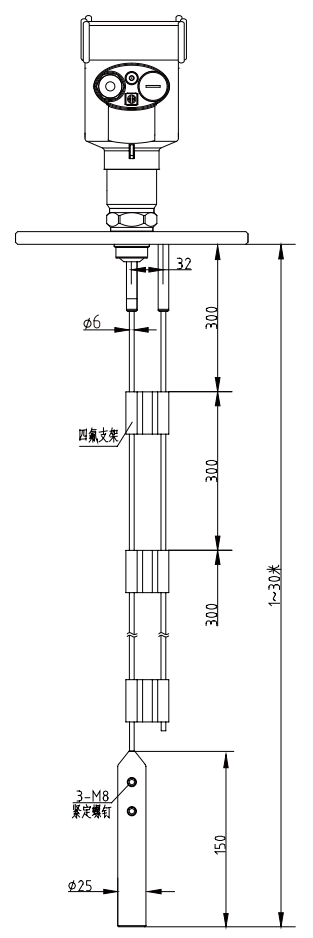

结构尺寸(单位mm)
